・ Dekker både Iridium® satellittfrekvenser og GNSS L1 båndfrekvenser, og gir en løsning for satellittkommunikasjon innendørs
・Bruk valgfri OPC-2462 (59 m, 193,5 fot) eller brukerlevert koaksialkabel (maks. 169 m, 554,5 fot) for å få en siktlinje til satellitten
・Power over Coaxial (PoC) fører elektrisk kraft gjennom koaksialkabelen
– Elektrisk kraftkabling kan reduseres
・Separat TX/RX-enhetskonfigurasjon, TX-enhet med en effektforsterker og RX-enhet med en LNA (Low Noise Amplifier)

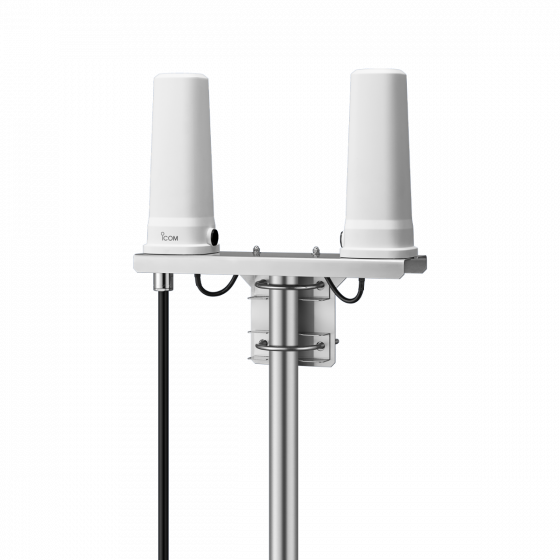

・Hovedenheten har IP67 vanntett og støvtett beskyttelse for utendørs installasjon
| Frekvensområde | 1616,02–1626,48 MHz (TX-enhet/RX-enhet) 1575,42–1605,4 MHz (RX-enhet, GNSS L1-bånd) |
|---|---|
| Antenneimpedans | 50 Ω nominell (NJ-kontakt) |
| Polarisering | Høyre rundskriv |
| Driftstemperaturområde | –25 °C til +55 °C, –13 °F til +131 °F |
| Nåværende avløp (tilnærmet) | Mindre enn 2,5 A (ved relé) Mindre enn 0,8 A (standby) |
| Dimensjoner (B × H × D) (projeksjoner ikke inkludert) | 310 × 326 × 89 mm (TX/RX-enheter + brakett) 77 × 200 × 77 mm (hver enhet) |
| Vekt (omtrentlig) | 1,6 kg, 3,5 lb |
| Nominell utgangseffekt | 37,7 dBm ± 1 dB (ved 23,3 dBm inngang til TX-enhet) |
|---|---|
| Feilaktige utslipp | 0,25 μW (≤ 1 GHz), 1,0 μW (> 1 GHz) |
| Total gevinst | 17 dB ±1,5 dB (ved –80 dBm inngang til RX-enhet) |
|---|---|
| Støyfigur | Mindre enn 3,0 dB |
| Feilaktige utslipp | 0,25 μW (≤ 1 GHz), 1,0 μW (> 1 GHz) |
| Ingress Protection StandardData | |
|---|---|
| IP-klassifisering (AH-41 hovedenhet) | IP67 (vanntett og støvtett) |
OPC-2462
Koaksialkabel (59 m, 193,5 fot)
Bruk valgfri OPC-2642 eller brukerlevert koaksialkabel for å oppfylle Iridium® ytelseskrav, og i samsvar med FCC-forskriftene.
| Krav til kabeltap fra strømboks til AH-41 | 12,5–13,0 dB tap ved 1621 MHz |
|---|
| Referansekabel | Diameter | Kabel lengde |
|---|---|---|
| Times Mikrobølgesystemer | ||
| LMR 195 | 4,95 mm, 0,195 tommer | 27 m, 88,6 fot |
| LMR 240 | 6,10 mm, 0,240 tommer | 39 m, 128,0 fot |
| LMR 300 | 7,62 mm, 0,300 tommer | 49 m, 160,8 fot |
| LMR 400 | 10,29 mm, 0,405 tommer | 75 m, 246,1 fot |
| LMR 500 | 12,70 mm, 0,500 tommer | 92 m, 301,8 fot |
| LMR 600 | 14,99 mm, 0,590 tommer | 115 m, 377,3 fot |
| LMR 900 | 22,10 mm, 0,870 tommer | 169 m, 554,5 fot |
Kabellengdene ovenfor er for din referanse, som beregnes av målkabeltapet ved 1500 MHz.
Alle oppgitte spesifikasjoner kan endres uten varsel eller forpliktelser.
| PRODUKTTYPE | SATELLITE PTT |
|---|---|
| MERKE | ICOM |
| DEL # | AH-40 |
| NETTVERK | IRIDIUM |
| BRUKSOMRÅDE | 100% GLOBAL |
| SERVICE | IRIDIUM PTT |
| TILBEHØRSTYPE | ANTENNA |
